機能(カタログより)

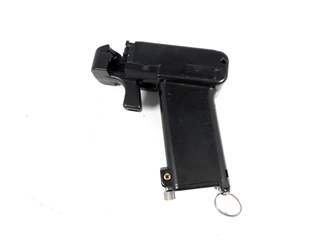

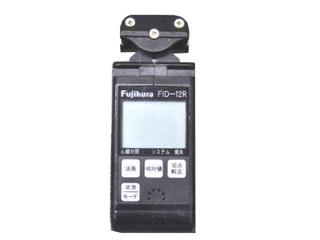

FTTHの施工や保守作業で欠かせない、作業性/可搬性/高機能/高性能 を実現した小型心線対照器です。ヘッドを付け替ることで、心線対照作業、システム光レベル測定、損失測定を行なうことができます。
・心線対照・損失測定・光レベル測定の3機能を搭載しました。
・長波長帯（Lバンド等）通信光に影響することなく対照が可能です。
・光ファイバコード（φ1.1～2.0mm）のコード対照が可能です。
・損失測定モードで1.31/1.55μｍの試験が可能です。
仕様(カタログより)
・損失測定
測定可能範囲：1.31±0.03μm-60dB～0dBm
：1.55±0.03μm-60dBm～0dBm
・システムレベル測定
測定可能範囲：1.31±0.03μm-40dBm～0dBm
：1.55±0.03μm-40dBm～0dBm
・心線対照
光ファイバ種別：SM型光ファイバ
光入力波形：CW光
心線種別：単心線/テープ対照用ヘッド
0.25単心線/4心テープ心線/8心テープ心線
コード対照用ヘッド：1.1mm/1.5mm/1.7mm/2.0mm光コード
挿入損失 1.31±0.03μm0.5dB以下
1.55±0.03μm2.0dB以下
1.625±0.03μm2.0dB以下
最低受光レベル*1,*2
0.25単心線/4心テープ心線/8心テープ心線-33dBm
1.1mm/1.7mm/2.0mm光コード-12dBm
1.5mm光コード-33dBm
*1光入力波形：270Hz強度変調方形波（デューティ 50±10%）
*2光入力波長：1.55+0.02-0.03μm、1.65±0.005μm
・寸 法37×100×100mm
藤倉 Fujikura フジクラ
