機能(カタログより)
●差圧・圧力伝送器用フィールド校正器のデファクトスタンダード
・フィールド校正作業の効率アップに威力を発揮
・校正作業にフィットした諸機能
・従来機種との互換性を確保
・差圧・圧力伝送器の高確度化にも十分対応
・高確度圧力測定器に長年の実績
仕様(カタログより)

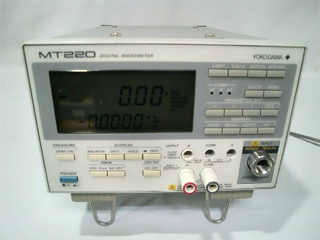

MT220デジタルマノメータ 7673-05-U1-C1-P1-M/DA
■圧力測定仕様
●圧力の種類：ゲージ圧
●測定レンジ（確度保証範囲）
・正圧：0から700kPa
・負圧：-80から0kPa
●測定表示範囲：840.00kPaまで
●測定確度（校正後6か月）（23+3℃、ゼロCAL後にて）
・正圧：100から700kPa：±（0.02% of reading +digits）0から100kPa：±5digits
・負圧：±（0.2% of reading +0.1% of full scale）
●測定確度（校正後1年、校正後6か月に加算）（23±3℃、ゼロCAL後にて）
±（0.005% of full scale）
●表示更新周期：250ms
●応答時間：2.5s以下
●分解能：0.01kPa
●許容入力：2.7kPa absから3000kPa gauge
●内容積：約10cm3
●温度の影響
・ゼロ点：±0.001% of full scale/C
・スパン：±0.001% of full scale/C
●姿勢による影響
・前後：（90°）：ゼロ点±0.01 of full scale
・左右：（30°）：ゼロ点±0.05 of full scale
●リーク 10-5cm3/s
●質量：約8.5kg
●測定流体：気体および液体（非可燃性、非爆発性、非毒性、非腐食性の流体）
●測定流体温度：5から50℃
●液体の粘度：5×10-6m2/s以下
●圧力センサ：シリコンレゾナントセンサ
●受圧素子：ダイアフラム
●表示単位：kPaのみ
●入力接続：Rc1/4、前面パネル部および背面パネル部。ただし同時入力はできません。
●測定部材質：
・ダイヤフラム：ハステロイC276
・測定室フランジ：SUS316
・内部配管：SUS316
・Oリング：フッ素ゴム
・入力口：SUS316
■共通仕様
●表示：LCD（バックライト付き）表示桁数 圧力測定部:5.5桁/4.5桁 DC V、DC A測定部:4.5
●ウォームアップ時間：約5分
●使用温湿度範囲：5から40℃、20から80%RH（ただし結露のないこと）
●使用高度範囲：高度2000m以下
●保存温度範囲：-20から60℃
●電源：AC、DC、Ni-Cd電池の3電源方式（電池は別売アクセサリ）
●AC電源定格：100から120/200から240V AC、50/60Hz
・電源変動許容範囲：90から132/180から264V AC
・周波数変動許容範囲：47から63Hz
●DC電源定格：10から15 DC
●消費電力
・圧力測定時：25VA MAX（100V系）、40VA MAX（200V系）
・充電時：45VA MAX（100V）、65VA MAX（200V系
・DC電源使用時：10VA MAX
●絶縁抵抗：500V DCにて20MΩ以上（AC電源とケース間）
●耐電圧：1，500V AC，50/60Hz、1分間（AC電源とケース間）
●外形寸法：本体：約132×213×350mm（突起部含まず）
●通信機能：GP-IB インタフェース
●電源コード：UL/CSA規格（3P-2P アダプタ付き）（日本国内にて使用可）
●付加仕様：D/A出力、コンバレータ出力、および外部トリガ入力
●付属品：取扱説明書、DC電源コネクタ、リード線、電源コード
※詳しくは、お問合せください。
横河電機 YOKOGAWA (安藤電気 ANDO)
