機能(カタログより)
・ サーバの電力評価試験SPECpowerに適合
※SPECpowerはStandard Performance Evaluation Corporation社の登録商標です
・ 待機電力から動作時電力までAC/DC電力を高確度測定
・ ±0.15％の高い基本確度
・ 1 mAレンジから20 Aレンジ（最大30 Aまで確度保証）
・ DC、および0.1 Hzから100 kHzと広い周波数帯域
・ 高調波測定、IEC62301（待機電力）規格の測定に対応
・ トランス/モータの無負荷試験に， 低力率でも高確度測定を実現
・ 最大8台まで、同期測定が可能

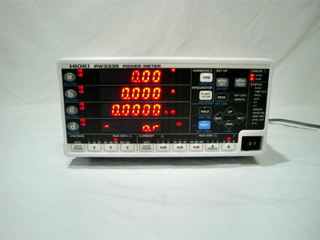

・ AC5000 A入力まで対応可能な、外部電流センサ入力端子を装備（PW3335-03，PW3335-04のみ）
・ Bluetooth 無線技術対応アダプタ併用でHIOKIのデータロガー(LR8410 Link対応品)に測定値を送信可能
仕様(カタログより)
●測定ライン:単相2線
●測定項目
電圧， 電流， 有効電力， 皮相電力， 無効電力， 力率， 位相角， 周波数， 最大電流比， 電流積算， 有効電力積算， 積算時間， 電圧波形ピーク値， 電流波形ピーク値， 電圧クレストファクタ， 電流クレストファクタ， 時間平均電流， 時間平均有効電力， 電圧リプル率， 電流リプル率
●高調波関連項目
同期周波数範囲: 10 Hzから640 Hz， 解析次数: 最大50次
高調波電圧実効値， 高調波電流実効値， 高調波有効電力， 総合高調波電圧ひずみ率， 総合高調波電流ひずみ率， 基本波電圧， 基本波電流， 基本波有効電力， 基本波皮相電力， 基本波無効電力， 基本波力率 (変位力率)， 基本波電圧電流位相差， 高調波電圧含有率， 高調波電流含有率， 高調波有効電力含有率
(専用ソフトウェアによるデータ取得のみ:高調波電圧位相角， 高調波電流位相角， 高調波電圧電流位相差)
●測定レンジ
・[電圧] AC/DC 6 Vから1000 V， 8レンジ
・[電流] AC/DC 1 mAから20 A， 14レンジ
・[電力] 6.0000 mWから20.000 kW (電圧・電流レンジの組合せによる)
力率の影響: 0.1% f.s. 以下(45 Hzから66 Hz， PF=0にて)
●積算測定 (積算:10，000時間以内)
・固定レンジ積算/オートレンジ積算切替え可能
・[電流] 6桁表示 (0.00000 mAhから， 極性別と総和値)
・[有効電力] 6桁表示 (0.00000 mWhから， 極性別と総和値)
●入力抵抗(50/60 Hz)
・電圧: 2 MΩ， 電流: 520 mΩ以下 (1 mAから100 mAレンジ)， 15 mΩ以下 (200 mAから20 Aレンジ)
●基本確度 (有効電力)
±0.1% rdg. ±0.1% f.s. (DC)
±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz， at Input < 50% f.s.)
±0.15% rdg. (45 Hz to 66 Hz， at 50% f.s. ? Input)
●表示更新レート
約5回/s～20 s (アベレージ回数の設定により変化)
●周波数特性
DC， 0.1 Hz～100 kHz
●D/A出力
7ch (出力項目を下記より選択)， レベル出力DC ±2 V f.s.または5 V f.s.， 波形出力1 V f.s.
レベル出力/波形出力 (電圧/電流/有効電力)， レベル出力 (皮相電力/無効電力/力率/ほか)， 高速レベル出力(電圧/電流/有効電力)
●機能
[整流方式切替え] AC+DC， AC+DC Umn， AC， DC， FND
オートレンジ， アベレージ， VT・CT設定， 同期制御， MAX/MIN他
●インタフェース
LAN標準装備， RS-232C ， GP-IB
ロガー接続機能
測定値をHIOKI LR8410 Link対応ロガーに無線送信可能 (PW3335-01以外)
(Bluetooth 無線技術対応シリアル変換アダプタを使用， Ver. 1.1以降)
●電源
AC 100 Vから240 V， 50/60 Hz， 30 VA
●寸法・質量
210W × 100H × 245D mm， 3 kg
●LAN・RS-232C・GP-IB・D/A出力・外部センサ
※詳しくは、お問合せください。
日置電機 HIOKI
