機能(カタログより)

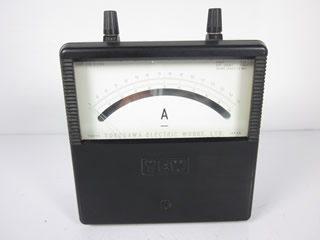

レンジ(50mV)-永久磁石可動コイル形の携帯用直流電流計・電圧計です。
仕様(カタログより)
分流器外付用計器 (50mV)
仕様 2011【動作原理】 永久磁石可動コイル形
・階級：JIS C 1102 0.5 級相当(注1.)
・使用姿勢：水平
・目盛の長さ：約135mm(振れ角85°)
・目盛区分：100/150 区分
・使用温湿度範囲：0 ～ 40℃ 25 ～ 80%RH
・動作(保存)温湿度範囲：-10 ～ 50℃ 25 ～ 80%RH
・絶縁試験：500V DC 10MΩ以上(電気回路と外箱間)
・電圧試験：3000V AC 5 秒間(電気回路と外箱間)
・外形寸法・質量：2011…約197×181×92mm 約1.7kg
注)
1. *印の201131,201132は1.0 級相当です。
2. 30 Aを超える測定には、2011 41(50mV 計器)または2012 の50mV 端子に分流器2215 ～ 2217を外付けして使用します。
2011 41(50mV 計器)および2012 には指定
計器用導線(分流器導線)1 組(1.5m 0.025Ω× 2)を付属します。
導線抵抗が0.1Ω以下であれば付属以外の導線を使用しても支障ありません。
3. 1000Vを超える測定には、2011 42(1mA 計器)または2011,2012の3V 端子に直列
抵抗器(倍率器)2222 ～ 2223を外付けして使用します。
横河電機 YOKOGAWA YEW
