機能(カタログより)
・環境試験に活躍 -40℃から+85℃までの広い使用温度範囲
・振幅確度±0.3％、位相確度±0.1°の高確度をクランプ式で実現
・DCから500kHzの広い周波数帯域
・片手で開閉操作できる小型サイズと、振動に強いロック機構
・導体位置の影響、近接導体の影響、帯磁の影響を従来比大幅軽減
・自動車のバッテリ収支測定、インバータの変換効率評価などに
仕様(カタログより)
・定格電流：AC/DC200A
・最大入力電流：400Arms(ディレーティング範囲内)
・周波数特性：振幅：DCから500kHz
・位相：DCから300kHz
・振幅/位相確度：DC(±0.3%rdg. ±0.02%f.s.) DC < f から 100 Hz (±0.3%rdg. ±0.01% f.s. , ±0.1°) 500kHzまで規定

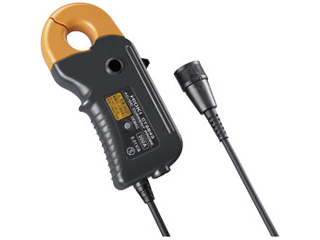

・出力電圧レート：0.01V/A(CT6843) ※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。1MΩ等の高入力インピーダンス電圧入力機器に接続してください。
・測定可能導体径：φ20mm以下
・使用温湿度範囲：-40℃から +85℃、80%rh以下(結露しないこと)
・電源電圧：DC ±11Vから±15V(センサユニット経由で供給、AC100から240V)
・消費電力：6VA以下(200A/55Hz測定、±12V電源時)
・寸法・質量：153(W)×67(H)×25(D)mm、370g、コード長 3m
※詳しくは、お問合せください。
————————-
定格電流:AC/DC200A 周波数特性:DC～500kHz 測定可能導体径:φ20mm以下 出力電圧:0.01V/A 電源電圧:±11V～±15V
日置電機 HIOKI
