機能(カタログより)

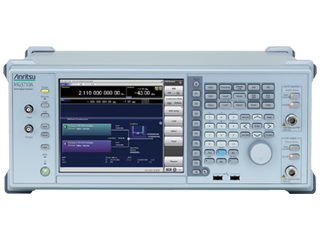

ベクトル信号発生器 MG3710Aは、優れたRF性能とベースバンド機能を兼ね備えた汎用性の高い信号発生器です。
最大2つのRF出力コネクタを実装でき、さらに、それぞれが2つの波形メモリを内蔵できます。1つのRF出力で2つの変調信号を加算・出力したり、2つのRF出力から最大4つの変調信号を出力できます。希望波+妨害波、希望波+遅延波、LTE-Advancedのインターバンドキャリアアグリゲーションモードに対応した2つの異なるバンドで最大5つのコンポーネントキャリア信号など、通常2台のベクトル信号発生器が必要な測定も1台でサポートし、測定の準備や操作にかかる時間を削減します。
広帯域ベクトル変調帯域幅・大容量任意波形メモリという特長を持ち、さらに多様な通信方式のディジタル変調信号をサポートした信号発生器です。携帯端末や無線LANなど現行の主要な移動体通信はもちろん、広帯域化する新しいワイヤレス通信の信号発生に適した性能を実現しています。MG3710Aは、任意波形発生器を標準で内蔵しており、各種通信方式に沿った任意波形パターンを選択することにより、変調信号を出力できます。
仕様(カタログより)
・周波数範囲(1stRF):100kHzから6GHz(op036)
・周波数範囲(2ndRF):未実装
・周波数分解能:0.01Hz
・出力レベル(1stRF):-144から+25dBm(op041，042，043)
・出力レベル(2ndRF):未実装
・コネクタ:N(メス)50Ω
・I/F:Ethernet，GPIB，USB2.0(A，B)
・電源:AC100から120/200から240V
・op002:高安定基準発振器(±1×10^-7/日)
・op018:アナログIQ入出力
・op021:BER測定機能
・op036:1stRF(100kHzから6GHz)
・op041:1stRF，ハイパワー拡張
・op042:1stRF，ローパワー拡張
・op043:1stRF，逆入力電力保護
・op046:1stRF，ARBメモリ拡張(1024Mサンプル)
・op048:1stRF，ベースバンド信号加算
・op049:1stRF，AWGN
・opMX370084A:ISDB-Tmm波形パターン
・opMX370108A:LTE IQproducer
※詳しくは、お問合せください。
