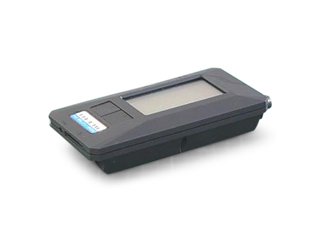

機能(カタログより)
低価格で高機能。サイズも従来機に比べコンパクトに。加速度・速度・変位をタッチパネル式液晶に同時表示。
■ 加速度・速度・変位OA値同時測定
一度測定開始キーを押すだけで自動的に「変位」･「速度」･「加速度」を同時に測定でき、計測作業の効率化を図ることが可能です。
■ PEAK・RMS・EQPを測定
簡単にモード切替が可能。衝撃波など最大振幅はPeak、回転機械のコンディションはrmsなど画面上で簡単に切り替えを行うことができます。
■ FFT解析
※最低限の条件設定を行うだけで、リアルタイムにFFT 解析が可能です。
※VM-4424S にはこの機能はありません。
■波形収録機能（SDカードへの収録）
※データ保存モードでは、波形データは、付属のSDカードにCSV形式で保存が可能です。
※VM-4424Sにはこの機能はありません。
仕様(カタログより)
【振動数範囲】10Hzから1000Hz(加速度)
【測定範囲】
・加速度:6レンジ、オートレンジ
・速度:6レンジ、オートレンジ
・変位:6レンジ、オートレンジ
【最大レンジ】
・加速度:100m/s2(RMS、EQP、PEAK)
・速度:200mm/s(RMS、EQP、PEAK)
・変位:1000μmp-p(EQP、PEAK)
【指示】
・PEAK:加速度・速度・変位
・EQP:加速度・速度・変位
・RMS:加速度・速度
【精度】
・感度誤差 ±5%(80Hz基準、FS値に対して)
・レンジ切替誤差 ±2%(80Hz標準)
・指示値直線性 ±0.5%(80Hz基準のFS値に於て)
【出力】
・波形出力 AC OUT 0から±1V(負荷10KΩ以上)
・レベル出力 DC OUT 0から+1V(負荷10KΩ以上)
【電源】単3電池×2本(連続20時間以上)
【本体寸法・質量】幅74×高148×奥行32.5mm 約230g(電池含む)
【ピックアップ寸法・質量】動電式速度ピックアップ、φ25.8×50(L)mm 140g(ピックアップ)、φ8×50(L)mm 20g(プローブ)
MH-203R: 小型強力マグネット【曲面取付け用】
※詳しくは、お問合せください。
