機能(カタログより)

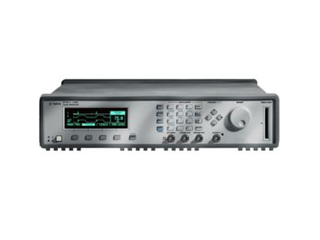

Keysight 81101A 50MHz, 1 チャネルのパルス発生器は、Keysight 81100 ファミリの中でも経済的なエントリ・モデルです。 すべてのタイミング・パラメータ(繰り返し周波数, 遅延, パルス幅, 遷移時間) が可変です。
本器は、PLL 発振器を備えており、繰り返し周波数を 0.01% の確度で設定することができます。
ダブル・パルスとパルス・バーストが使用可能です。 すべてのパルスは、内部 PLL がオフのとき外部トリガで動作します。 また、バーストは、PLL が繰り返し周波数発生のために使われていなければ、その PLL からトリガをかけることができます。 また、外部パルス幅 (パルス・リカバリ) モードもあります。
50/1000 Ωの信号源インピーダンスが選択でき、50 Ω負荷にそれぞれ最高 10 Vpp (50 Ω信号源インピーダンス) または 20 Vpp (1000 Ω信号源インピーダンス) の振幅を出力することができます。シングル・チャネルのパルス発生器
・50 MHz, 10 V 出力 (50 Ω信号源インピーダンスから50 Ω負荷へ)
・トリガ機能/PLL動作選択可能
・パルス・モード/バースト・モードが選択可能
・可変遷移時間
・BNC 出力, シングル・エンド
仕様(カタログより)
・出力数：1ch
・周波数範囲：1mHzから50MHz
・振幅：10Vp-p
※詳しくは、お問合せください。
キーサイト Keysight
