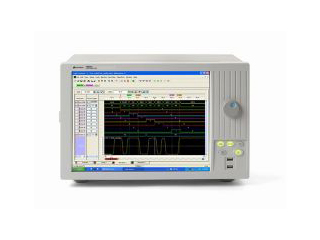

６８ＣＨロジックアナライザ。トレースメモリ４Ｍビット／ｃｈ（ＯＰ．００４）タッチスクリーン（ＯＰ．１０３）、ステート５００Ｍｂ／ｓ（ＯＰ．５００）Ｂ４６５５Ａ（Ｘｉｌｉｎｘ ＦＰＧＡ）、Ｂ４６５６Ａ（Ａｌｔｅｒａ ＦＰＧＡ）Ｅ５３８３Ａ＊４本(090519)
機能・仕様(カタログより)
〇ロジック・アナライザの構成
・15インチ（38.1 cm）カラー・ディスプレイ、タッチ・スクリーンによる操作が可能
・最大32 Mの収集メモリを搭載できる68チャネル・ポータブル・ロジック・アナライザで、 パターンジェネレータ内蔵と等価のモデル 16822A
・シングルエンド信号を包括的にサポート、しきい値は-5Vから5V（10mV刻み）で調整可能
〇タイミング解析（非同期式サンプリング）
・4 GHz(250 ps)と64 Kメモリでタイミング・ズーム
・従来のタイミング測定を 1 GHz（ハーフ・チャネル）/500 MHz（フル・チャネル）の高速かつロング・メモリで
・500 MHzのトランジショナル・タイミング
〇ステート解析（同期サンプリング）
・ステート・クロック・レート：最高450 MHz
・データ・レート: 最高500 Mb/s
・しきい値／サンプリング位置の自動設定により、高速バスの正確な測定を実現
・全チャネルに対する同時アイ・ダイアグラム表示により、問題の信号を瞬時に識別可能
〇構成での注意事項
・選択可能なメモリ長: 1 M、4 M、16 M、32 M
・40ピン・ロジック・アナライザ・プローブが使用可能。プローブは別売です。
※詳しくは、お問合せください。
