機能(カタログより)
1.柔軟な拡張性ラボの段階からシステムの運用段階に至るまで一台のメインユニットがデータの収集をサポートします。
2種類の端子ユニットの組み合わせで20-400チャネルの計測システムが50mの範囲に自由に構築できます。電源供給も一元化されています。
2.2台のAD変換器で並列処理
高性能AD変換器(16ビット)が100チャネルごとに2台実装されていて、2チャネルずつ同時処理を行います。 これによって、互いに相反する計測精度と計測速度の関係を大きく改善しました。
3.高感度レンジ
デジボル級の0.1μVレンジの追加で、ミリボルトの計測に対する有効桁数が1桁多くなりました。
4.平均値出力
即時値と同時に各種の平均値もリアルタイムに出力が可能です。データ処理の簡易化に加えて、グラフモニター、数値モニターの視認性が向上します。
多種多様な入力
電圧、熱電対、白金測温抵抗体、プロセス、歪ブリッジ、抵抗、湿度、熱流、ロジツク、パルスなど、センサーを接続するだけで物理量が計測できます。瞬時印加方式でセンサー電源の供給を行います。
また、AD変換の積分サイクル数の指定や計測の待機時間の指定がチャネル毎に設定できます。
仕様(カタログより)
・アナログ入力チャネル数：20点 (最大80点の入力拡張機能を含む)
・入力接続：M3.5ネジ (M4-Y端子の接続可能)
・入力種類：熱電対、白金測温抵抗体、DC電圧、AUX電圧計測、プロセス信号、ひずみブリッジ、抵抗、湿度、熱量、ロジック

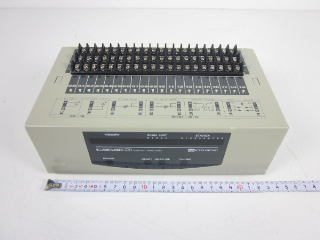

キャダック３メインユニット，
内蔵２０ｃｈ（抵抗・ひずみ・測温抵抗体は１０ｃｈ），測定レンジ：熱電対（Ｋ・Ｔ・Ｊ・Ｅ・Ｓ・Ｒ・Ｂ・Ｗ・Ｎ），Ｐｔ１００（３線式／４線式），直流電圧（±６．４／６４／６４０ｍＶ・６．４／６４Ｖ・１－５Ｖ），ひずみ，抵抗測定（６４／６４０Ω・６．４／６４／６４０ｋΩ），ＤＩ，入力端子：Ｍ３．５ネジ端子台，測定インターバル：０．１～９９時間，９３６０Ａステーションユニット最大３台接続可。測定点数最大４００ｃｈ，インタフェース：ＵＳＢ，ＲＳ２３２Ｃ，ＬＡＮ，別途ＰＣ必要 (511032)
江藤電気
