機能(カタログより)

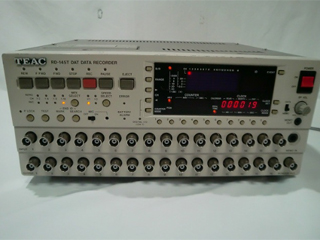

・小型計測用として開発されたヘリカルスキャン式ロータリヘッドを採用した高密度多重PCM記録方式データレコーダです。
・2つのテープ速度、 最大16のデータチャネル数、記録周波数帯域、位相特性、SN比、記録時間のいずれに於いても従来にない高性能を達成しており、さらにデータチャネルとは別にメモ音声、タイムコード、カウンタ、データ番号(ID)の各々の自動記録が可能なうえ、データ番号(ID)による高速サーチ機能も有しているため、従来にも増して計測精度を上げる事が可能です。
仕様(カタログより)
・記録・再生方式：多重化PCM記録再生によるアナログ入力、アナログ出力方式
・使用テープ：DAT規格テープ
・記録フォーマット：ヘリカルスキャンR-DATフォーマットに準拠
・量子化ビット数：16ビット
・記録データ長：量子化ビット数の上位14ビット
・ヘッド：記録・再生 4ヘッド
・エラー訂正方式：二重リードソロモン
・テープ速度：×1:8.15mm/sec, ×2:16.3mm/sec(記録・再生時)
・ヘッド回転数：×1:2000rpm, ×2:4000rpm(記録・再生時)
・記録時間：×1:2時間, ×2:1時間(DM120 60mテープ連続記録時) ×1:1時間, ×2:30分(DM60 30mテープ連続記録時
・スタート・ストップ時間：約2秒
・早送り・巻戻し時間：約60秒(DM120 60mテープ時)
[入出力仕様]
・入力電圧範囲：±0.5Vp,±2Vp,±5Vp,±20Vp
・入力インピーダンス：100kΩ 不平衡(公称)
・チャネル数：2/4/8/16切換(テープ速度 ×1)
・サンプリングレート：48kHz/24kHz/12kHz/6kHz(テープ速度 ×1)
・記録・再生周波数：DC～20kHz/DC～10kHz/DC～5kHz/DC～2.5kHz(テープ速度 ×1)
・SN比：75dB
[ディジタルチャネル]
・入力レベル：CMOSレベル
・記録再生ビット：14bitパラレル
[環境仕様]
・動作温度範囲：0～40℃
[その他仕様]
・電源電圧：AC/DC両用
・消費電流：約0.9A(AC100V)、約3.6A(DC12V)
・外形寸法：約306(W)×128(H)×280(D) (突起物除く)
・重量：約7.5kg
※詳しくは、お問合せください。
ティアック TEAC
