機能(カタログより)

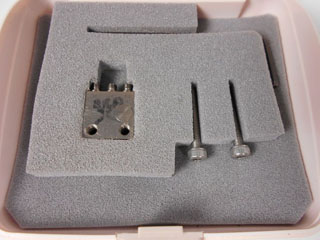

圧電式加速度ピックアップPV-97Cは1つのケースに3軸の直交座標の3成分信号を出力する環状せん断方式のエレメントを内蔵した三方向同時計測用の圧電式加速度ピックアップです。 本器の固定は、瞬間接着剤を用います。本 器を測定対象物から取り外すときは、本器のピックアップ取り外し用ねじ穴に付属の六角穴付ボルトを六角棒スパナでねじ込み、容易に取り外すことができます。
【特徴】
・3軸の共振周波数範囲がほぼ一致して いる。
・コネクターの接続方向が一方向なので作業効率がよい。
・けんろう材質はチタン合金で、堅牢かつ軽量
仕様(カタログより)
●方式：圧電式加速度検出環状シェアタイプ
●成分数：3成分（直交座標の3軸成分）
●構造：せん断
●電荷感度：0.120 pC /（m / s2） ±15%（80 Hz）
●振動数範囲：1 Hzから10,000 Hz ±12%、10,000から15,000 Hz ±20%（X軸、Y軸） 1 Hzから15,000 Hz ±12% （Z軸）
●動作温度範囲：-50℃から+160℃
●横感度比：5%以下（30 Hz、23℃）
●最大測定加速度：5,000 m / s2（23℃）
●静電容量：420 pF±15%（1 kHz、23℃）
●絶縁抵抗 10 G?以上（DC 25 V、23℃）
●極性：ケースに表示されている矢印方向の加速度に対してプラスの電荷を出力する
●外形寸法・質量：約14×14×6 mm（突起物を除く）約4.7 g
○取扱説明書 ｘ2
○校正表
○六角レンチ
○六角穴付ボルト
○加速度ピックアップ用コード ｘ3
○本体収納ケース
※詳しくは、お問合せください。
RION リオン
