機能(カタログより)

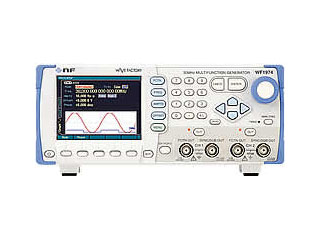

高確度で安定した出力、豊富な波形、各種試験に対応する多彩な発振モード、卓越した操作性…ファンクションジェネレータに求められるすべてを凝縮したマルチファンクションジェネレータです。シーケンス機能や新発想のパラメタ可変波形など、プラスαの機能も充実し、ファンクションジェネレータとしての真の価値を発揮します。
仕様(カタログより)
●1CH出力
●周波数範囲:10nHzから30MHz
●内蔵7波形(25種類のパラメータ可変波形)
●出力電圧:20VP-P (開放)
●出力インピーダンス50Ω
●発振モード:連続/変調/スイープ/バースト/シーケンス
●表示器:3.5インチTFTカラーLCD
●入出力グラウンド
・波形出力、同期/サブ出力、外部変調/加算入力の信号グラウンドは筐体から絶縁（同一チャネル内のこれらの信号グラウンドは共通）
・外部10MHz周波数基準入力の信号グラウンドは筐体から絶縁
・CHI、CH2、外部10MHz周波数基準入力の各信号グラウンドは独立
●電源
・AC100Vから230V ±10％（250V以下）
・50Hz/60Hz±2Hz
●消費電力:WF1973:50VA以下
●動作保証温度・湿度範囲:0℃から+40℃、5％RHから85％RH
（ただし、絶対湿度1g/m3から25g/m3、結露がないこと）
●質量:約2.1kg（付属品を除く、本体の質量）
●安全性:EN61010-1:2010
●EMC:EN61326-1:2013
※詳しくは、お問合せください。
