機能(カタログより)

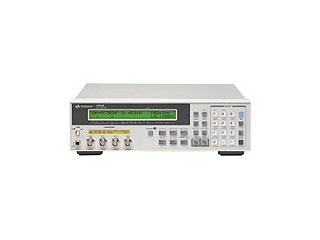

■4263B
4263Bは、大容量電解コンデン サの高速/高確度測定から、トランス／ コイルの効率的評価までを低価格で実 現したLCRメータです。100/120 Hzの 周波数においても25 msの高速測定を達成。しかも1 Fまでの容量測定範囲で 従来にない高確度な測定を実現しており、電解コンデンサの製造ラインでの 生産性および信頼性を飛躍的に向上し ます。 また、トランス／コイル評価のため、 測定信号レベルが5 mV分解能で20 mV から1 Vまできめ細かな設定が可能。さらに、実際に試料に印加されている電流もモニタできます。その上オプション4263B-001を装備すると、従来の LCRメータの基本測定パラメータに加 え、トランスの巻線比(N)、相互イングクタンス(M)、及び直流抵抗(DCR)の 測定が可能となり、製造ライン、受入 検査、研究開発において、部品のテストコストの低減、品質の向上に貢献
適合試料寸法：端子直径5 mm以下 ケーブル長：1 m
■16809D
ケルビンクリップ（1.3m、ICグリップ2個付き）
仕様(カタログより)
･5桁表示
･測定周波数:100/120/1k/10k/100kHz
･基本確度:±0.1％
･測定項目:|Z|/|Y|/Q/R/C/L/D/Q/ESR/X/G/B/DCR/N/M
･GP-IB付
■16809D
・テストフィクスチャー(16089D)使用可能周波数範囲:5Hz～100KHz(17840)
※詳しくは、お問合せください。
キーサイト(アジレント) Keysight /Agilent (HP)
