機能(カタログより)

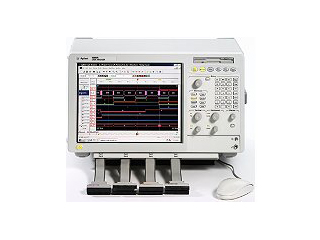

スタンドアロン型ロジック・アナライザ
概要
各賞を受賞した1680シリーズ・ポータブル・ロジック・アナライザ/1690シリーズPCホスト・ロジック・アナライザは、複雑なロジック解析を非常に使いやすいWindowsR ベースの環境で使用できます。これらの手頃な価格のロジック・アナライザは、チャネル数、メモリ容量、各種形状を取り揃え、作業スタイル、アプリケーション、予算に合ったモデルをお選びいただけます。
特長
○ロジック・アナライザ構成
・102チャネル・ポータブル・ロジック・アナライザ
・12.1インチ（30.7 cm）カラー・ディスプレイ、解像度600×800
・Windows XP Proのわかりやすいユーザ・インタフェースとなじみの操作
・シングルエンド信号の広範なサポート、しきい値は-6 Vから6 V（10 mV刻み）で調整可能
○タイミング解析（非同期サンプリング）
・従来のタイミング測定を 800MHz/4Mメモリ（ハーフ・チャネル）、400 MHz/2Mメモリ（フル・チャネル）で
・200 MHz遷移タイミング、1 Mメモリ長
○ステート解析（同期サンプリング）
・200 MHzステート解析、1 Mメモリ長
・スレショルドおよびサンプル点の自動設定、高速バスの正確な測定を実現
・全チャネルの同時アイ・ダイアグラムにより問題のある信号をすばやく識別
仕様(カタログより)
･102CHロジックアナライザ
･OS:WindowsXP-Pro
･800MHz(ハーフCH) 400MHz(フルCH) タイミング/200MHzステート
･トレース･メモリ:2Mビット/CH(フルCH)
･15GB HDD CD-R/W
･LAN I/F
※詳しくは、お問合せください。
