機能(カタログより)

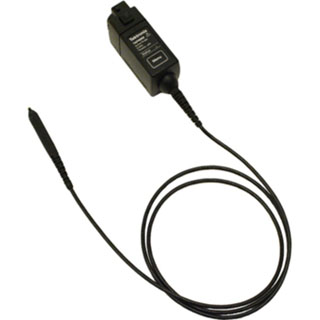

・TAP2500 型は、今日のデジタル・システム設計に必要とされる、優れた高速な電気的性能と機械的性能を備えたシングル・エンド・アクティブ FETプローブです。
・優れた電気的性能
・優れたプローブ 周波数帯域
・高速のプローブ高速な立上り時間
・優れた信号忠実度
・入力容量：0.8pF以下
・入力抵抗：40kΩ
・入力ダイナミック・レンジ：－4Vから＋4V
・入力オフセット・レンジ：－10Vから＋10VDC
・最大入力電圧(非破壊)：±30V(DC＋ピークAC)
・多様な用途に対応できる機械的性能
・小型、軽量のプローブ・ヘッドにより、狭い回路基板にもプロービングが可能
・0.5mmピッチまでの SMDに直接接続が可能なDUT接続アクセサリ
・信頼性の高い堅牢な設計
仕様(カタログより)
電気特性(保証値)
・減衰比(プローブ単体)：10：1
・立上り時間(プローブ単体)：TAP2500型：140ps未満
性能(代表値)
・周波数帯域(プローブ単体)：TAP2500型：2.5GHz以上
・入力容量：0.8pF以下
・入力抵抗：40kΩ
・入力ダイナミック・レンジ：±4.0V
・入力オフセット・レンジ：±10V
・最大非破壊入力電圧：±30V(DC ＋ピーク AC)
・伝播遅延：5.3ns
寸法／質量
プローブ・ヘッド・サイズ
・高さ：7.6mm
・幅：7.6mm
・長さ：57.2mm
その他の寸法
・ケーブル長：1,300mm
・質量 一式 1.55kg(プローブ、アクセサリ、およびパッケージ)
※詳しくは、お問合せください。
テクトロニクス Tektronix
